WT-2000 環保矽蝕刻液
一、前言 ：
氧化矽又可稱做為石英或水晶，結構有非晶形和高壓下安定的同質多晶形。石英為無色六方晶矽固體，熔點高達1610℃，一般是不溶於水且不溶於氫氟酸以外的酸，因石英具有高硬度與導熱的功能，不怕熱衝擊且耐化性優良，所以用途非常廣泛。一般單晶或多晶矽、石英或類似特殊玻璃等在進行蝕刻或微蝕加工的時候，大多是使用硝酸與氫氟酸不等比例的混合（矽蝕刻液）；有時候只使用氫氟酸稀釋進行蝕刻或微蝕，氫氟酸是一種非常危險、非常致命的化學物質，在人體內部，氫氟酸與鈣離子和鎂離子反應，正因為如此，它會使依靠以上兩種離子發揮機能的器官喪失作用。接觸、暴露在氫氟酸中一開始可能並不會疼痛，而徵狀可能直到幾小時後氫氟酸與骨骼中的鈣反應時才會出現。如果不進行處理，最終可能導致心、肝、腎和神經系統的嚴重甚至是致命損傷。
即使能得到及時治療，身體表面少於10%的面積暴露在氫氟酸中也會是致命的。吞服高濃度的氫氟酸溶液會導致急性的低血鈣症，引致心臟停搏及死亡。因此在萬不得已的情況下，能不要使用則盡量避免使用。
有鑑於氫氟酸強烈的危害性，操作時又會大量的放出氫氟酸氣體與煙霧，總使是以煙霧型態吸入人體中，一樣會讓操作員致命，所以WT-2000就是專門用來取代氫氟酸的酸性玻璃拋光液，因不含氫氟酸且操作拋光後比氫氟酸還要光亮平滑，是一個非常優良的酸性玻璃拋光液來取代氫氟酸使用。
二、WT-2000藥水特性：
1. ) 為酸性系統的玻璃拋光液。2. ) 不含氫氟酸，拋光過程不需要加熱處理，不具像氫氟酸一樣的劇毒特性。
3. ) 不會攻擊與分解乾溼光阻、PE膜、PI膜、抗蝕刻油墨等等保護層。
4. ) 產品內主要含有30%的WT-2000與少量鹽酸，並特別添加增強拋光能力的均勻添加劑與修補刮痕的平整添加劑，除了能有效研磨拋光玻璃產品的缺損處以外，也能進行玻璃減薄的功用。
5. ) 產品可以使用純水做任何比例稀釋，稀釋後除咬蝕能力變弱以外，研磨拋光的效果依然存在。
6. ) 能夠對各種玻璃進行拋光能力，如鉀強化玻璃、鈉玻璃、硼玻璃、石英玻璃、彩色玻璃、鋁矽玻璃、鎂玻璃等各種玻璃以外，還能對矽晶圓、太陽能晶片進行拋光效果，一般的單純氫氟酸是無法做到。
7. ) 使用WT-2000拋光後表面無stain，且也不會有異物回沾的現象。
8. ) 對石英玻璃或矽晶圓材質拋光時，不會產生晶界腐蝕現象，能得到高度平滑、光亮的拋光表面，非常適合直接使用於光學鏡頭與儀器生產或修補用。
9. ) WT-2000可適用於浸泡、噴灑或搖擺等系統中，特別注意如果製程過程循環異常的話，產品出來後會有厚度不均的問題。
三、WT-2000藥液使用安全注意事項：
1.) WT-2000不含氫氟酸系統，對操作員的毒害性非常低，但是因含有強酸與氧化劑，所以操作員還是必須配戴手套與防護裝備。2.) WT-2000使用方法，室溫下可以不稀釋直接使用，如因製程需求不允許這麼快速的咬蝕效率，可以視需求任意比例稀釋使用。
3.) 拋光石英玻璃或矽晶圓時，不會造成表面缺陷的晶界腐蝕現象，也可以應用於薄化製程中。拋光後的玻璃表面會呈現覆水水膜狀態，能有效防止在槽液中被particle 回沾污染，水膜狀態經後製程清洗後會被洗掉而逐漸失去親水覆膜面。
4.) WT-2000含有強酸與微量的氧化劑，幾乎對所有金屬都會有咬蝕能力，所以請勿使用金屬材質的機台與包材，必要時必須coating鐵氟龍來保護。
5.) 本蝕刻液不含氫氟酸，但是也含有氟化物，處理後的酸廢液還會含有高濃度的矽，因此在沒有適當沉降處理前，不能隨意排放以免汙染環境。
6.) 原液使用能適用於噴灑、浸泡等機制，切記不能使用玻璃或含矽的容器裝取，也不能使用玻璃材質的偵測器材直接接觸藥水量測。
四、WT-2000藥液使用作業環境：
1.) 溫度：操作溫度範圍為20~40 ℃，室溫操作水分流失狀態幾乎沒有。另外請勿存放或使用於低溫環境下，室溫低於15℃可能會發生結晶現象。2.) 設備：接觸到藥水的部分請勿使用金屬材質，基本上和氫氟酸使用的設備可以共用，氫氟酸會咬蝕的材料，也會同樣的被WT-2000咬蝕。請特別注意。至於反應過程不會像氫氟酸一樣產生有毒氫氟酸氣體，所以對機台其它部分的損壞或腐蝕狀況會少很多。
3.) 運作系統：噴灑、浸泡、打氣、擺動、超音波與震盪器等，都可以共用，不會產生氣泡與黏滯的問題，不過請注意某些材質部分，例如加熱器、溫度感應器等金屬裸露材質，請包覆鐵氟龍以保護之。
4.) 廢液處理：請必須按照各廠內處理酸性矽蝕刻液的方式處理，請勿任意排放，以免造成嚴重的矽汙染。
5.) 人員：雖然劇毒程度不比氫氟酸一樣危險，但含有強酸與少量氧化劑，所以一樣必須配戴安全防護設備。
五、蝕刻實例與效果圖片：
1.) 現階段手機、平板電腦或LED的強化保護玻璃生產方式，大多使用CNC加工切割以後，再使用CNC進行導角作業，因為切割與導角流程都屬於機械加工範圍，難免會有應力殘存與缺角出現，這些缺角如果不將其去除或磨平的話，強化保護玻璃在受壓的情況下將會由這些缺角處崩裂，原因就是應力集中缺陷的狀況。所以目前製作方式最後一個應力與缺角消除的二次強化作業，都使用HF來去進行拋光，圖片顯示CNC作業後與HF進行二次強化和WT-2000進行二次強化比較。結果顯示使用WT-2000處理後的切面幾乎變成光亮面，比HF處理後有更平滑的表面狀態。
 |
 |
|---|---|

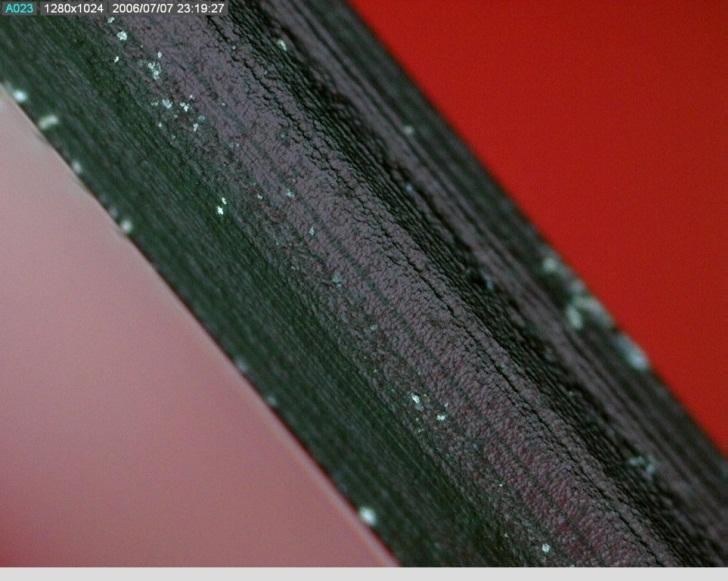

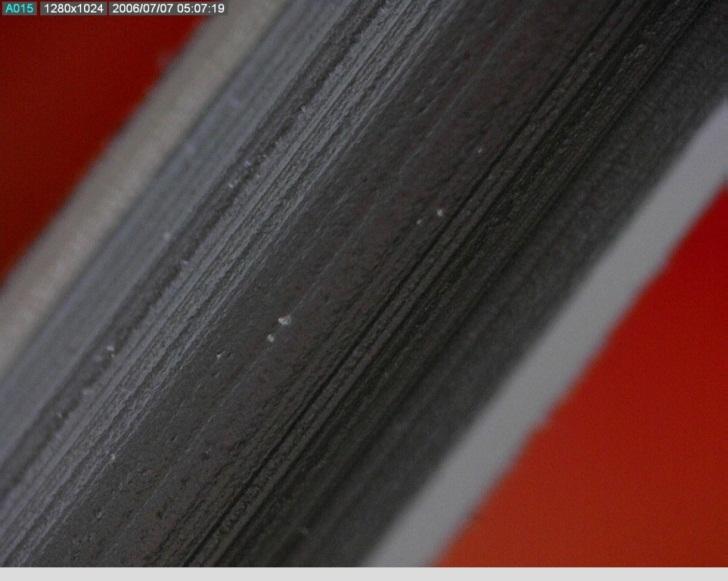

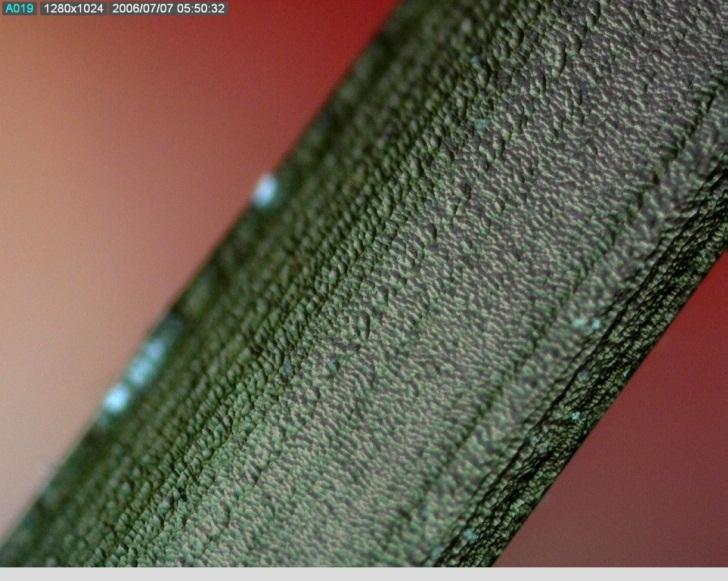

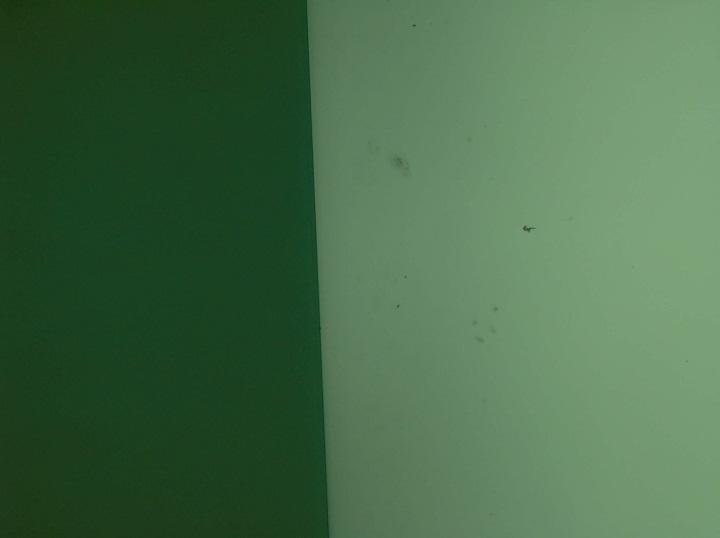

| CNC導角後，未經二次強化處理圖 | 使用15%HF處理10分鐘 |
 |
 |

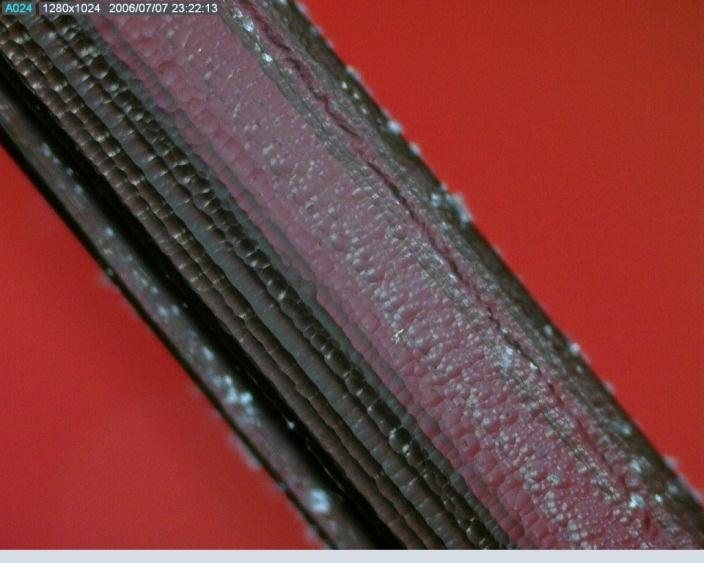

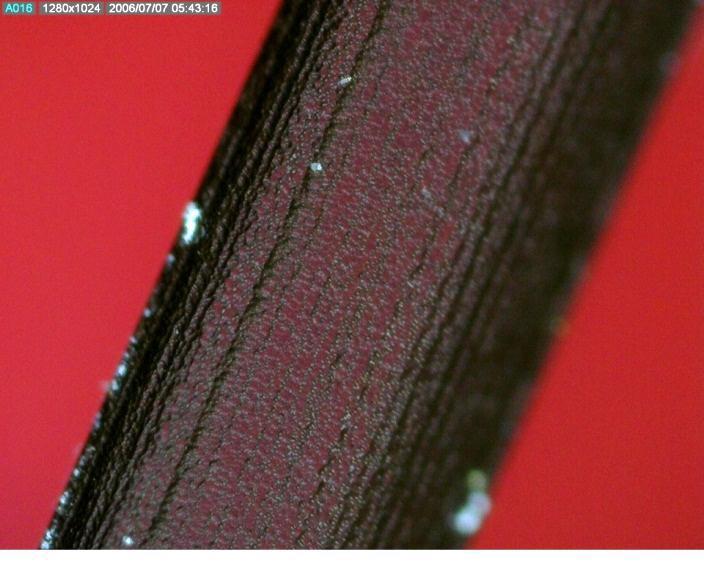

| 使用15%HF處理20分鐘 | 使用WT-2000處理10分鐘 |
 |
|
| 使用WT-2000處理20分鐘 |

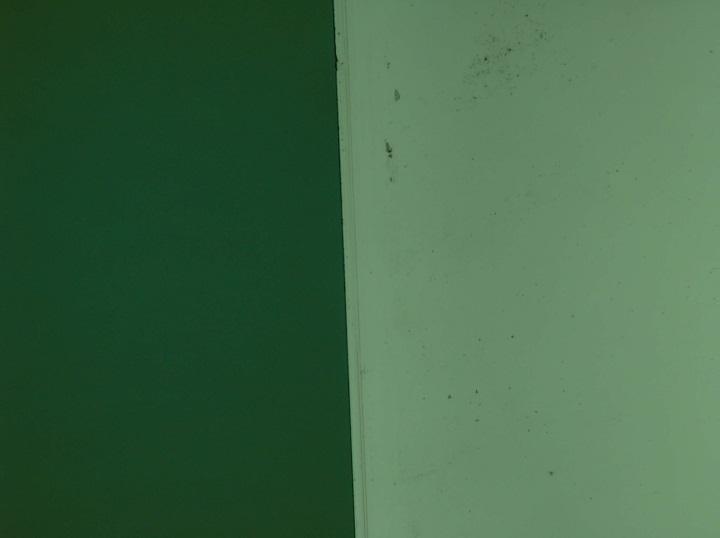

2. 切割玻璃邊緣直接使用化學研磨導角，照片顯示直接切割面會發現很多玻璃的微小破損點。使用WT-2000浸泡處理10分鐘後，很多破損點消失；處理浸泡時間到20分鐘後，由拍攝的反射光差中，可以發現均勻的微小斜面導角出現；當處理時間延長到30分鐘後，斜面導角居然變成圓弧狀弧形導角。
 |
 |
|---|---|

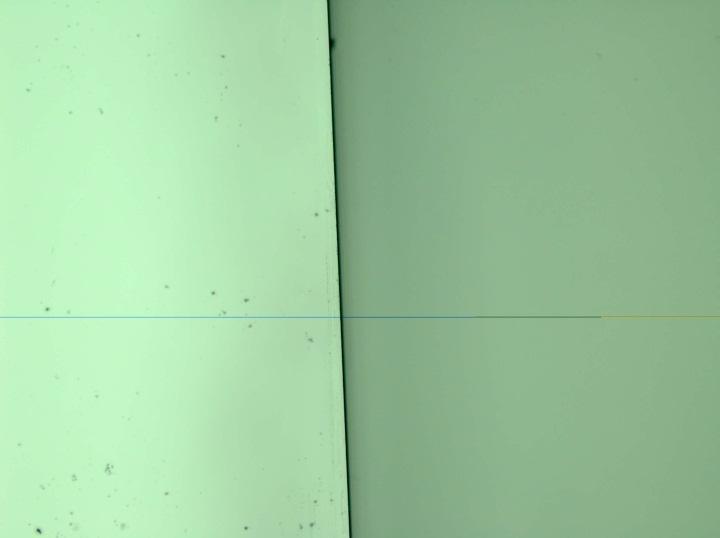

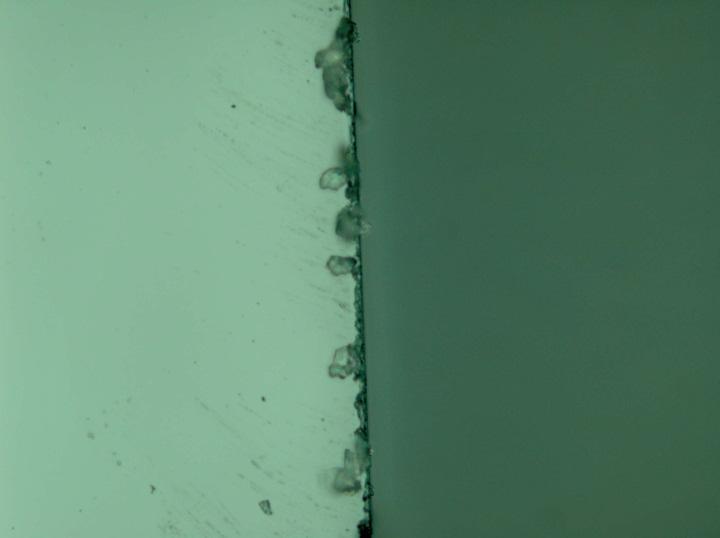

| 玻璃切面圖，左圖倍率100X，右圖倍率200X | |
 |
 |

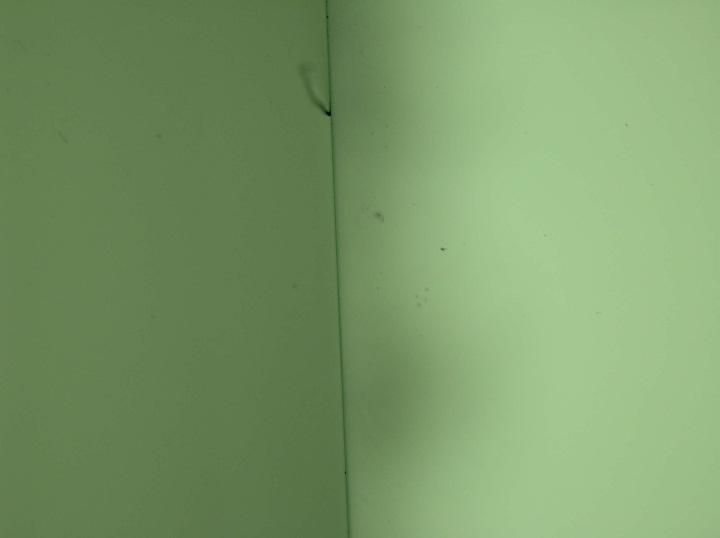

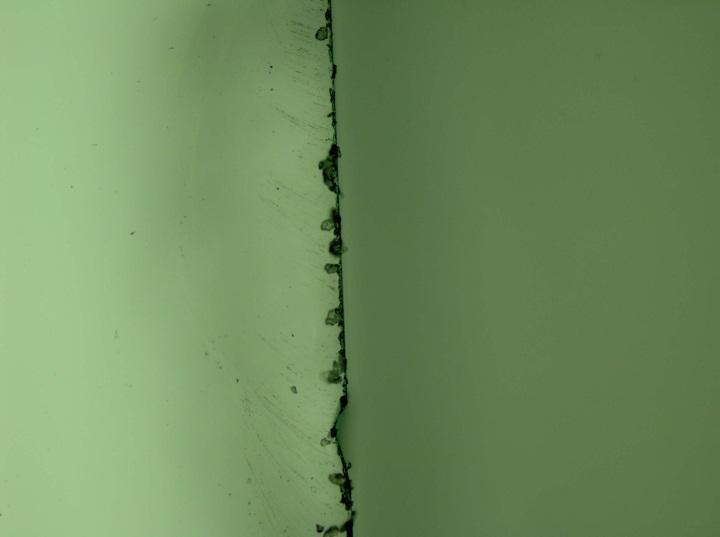

| 使用WT-2000處理10分鐘，左圖倍率100X，右圖倍率200X | |
 |
 |

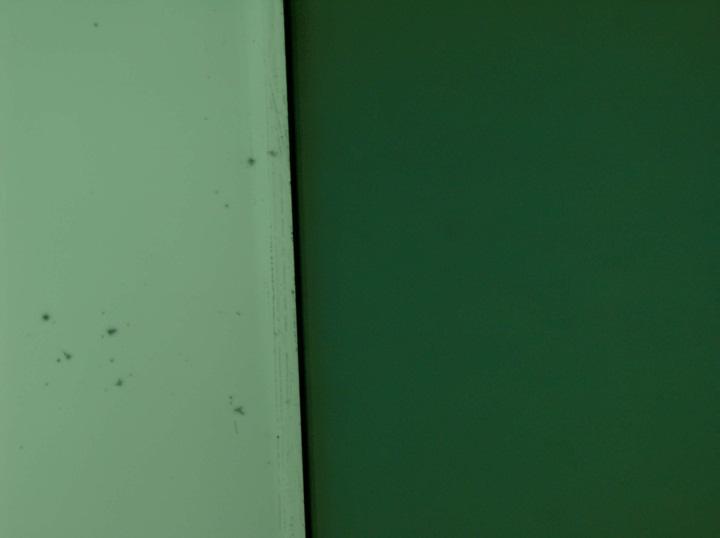

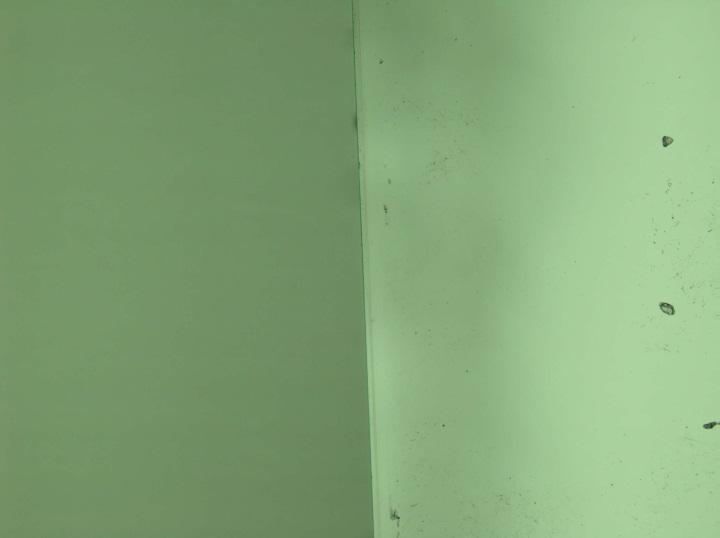

| 使用WT-2000處理20分鐘，左圖倍率100X，右圖倍率200X | |
 |
 |
| 使用WT-2000處理30分鐘，左圖倍率100X，右圖倍率200X | |
六、WT-2000蝕刻原理特性與相關比較資料：

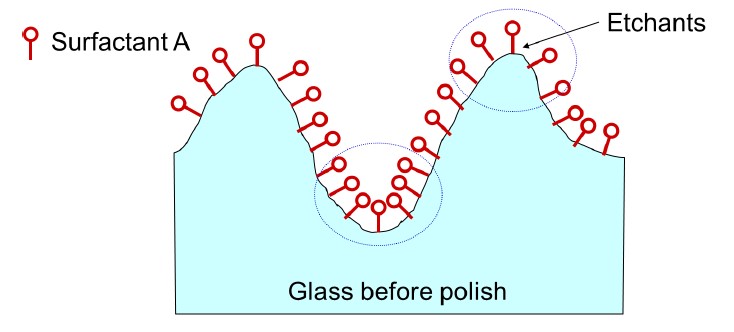

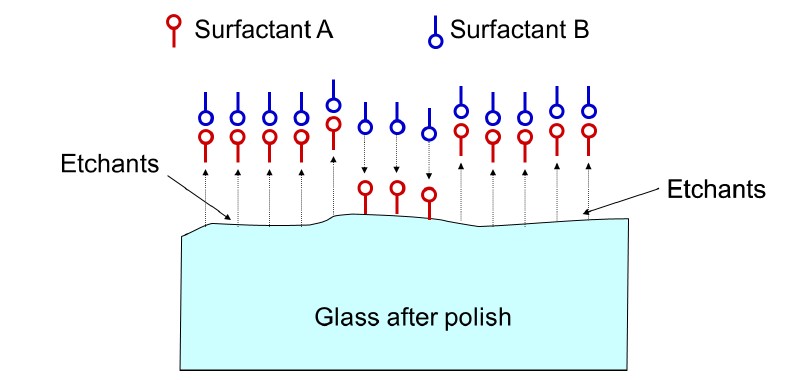

1.) WT-2000拋光原理示意圖如下所示，化學拋光利用界面活性劑(Surfactant A)暫時性吸附在玻璃表面，當表面凸出來的部分會呈現較大縫隙，分子排列較不緻密，凹陷的部分分子排列較緊密，拋光藥劑會因為立體障礙的不同，選擇在凸出來的部分咬蝕較多。當咬蝕到接近製程時間終點的時候，另外一種界面活性劑(Surfactant B)就會將原先吸附的進行包覆與脫離，如此一來WT-2000就能夠持續保有拋光拋平效果。
 |
|---|
 |
| 蝕刻原理圖示 |

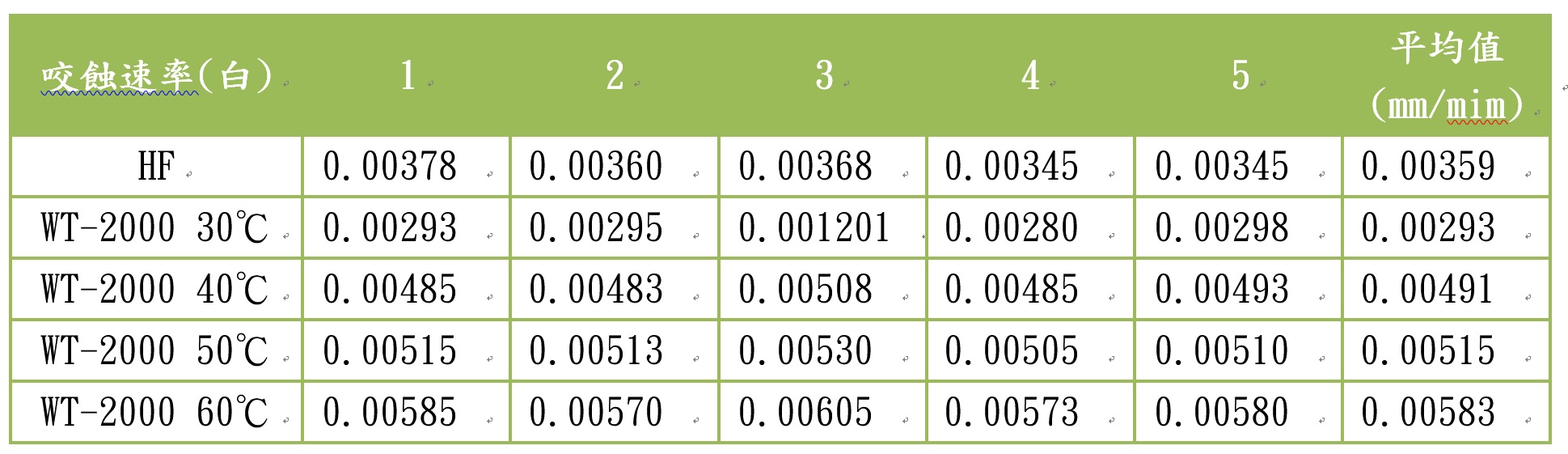

| 比對藥水： | HF (15%HF+8%HCl) |
|---|---|
| WT-2000 | |
| 比對玻璃： | 白玻璃系列與青玻璃系列兩種 |
| 蝕刻時間： | 每組實驗20min，五組實驗平均值 |

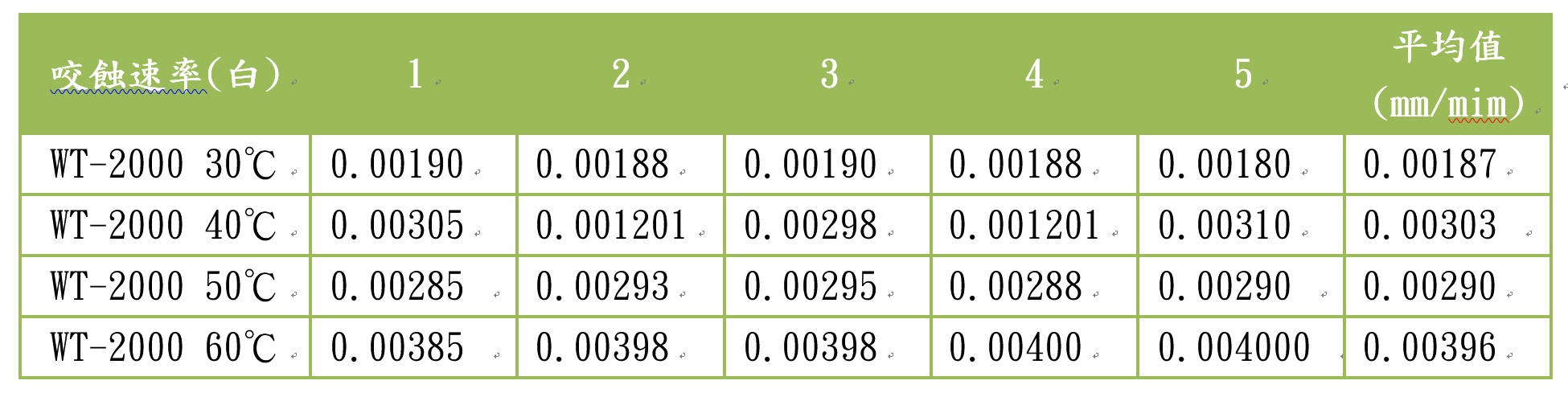

白玻璃系列
 |
|---|
青玻璃系列
 |
|---|
